スペーサージョイント SR(拡張バンドタイプ・工場取付)

マンホール用耐震性止水継手(小・中口径シリーズ)

下水道マンホール用可とう止水継手

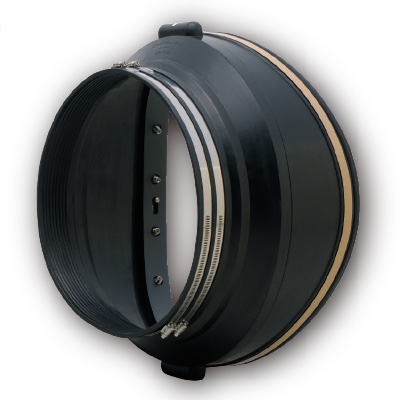

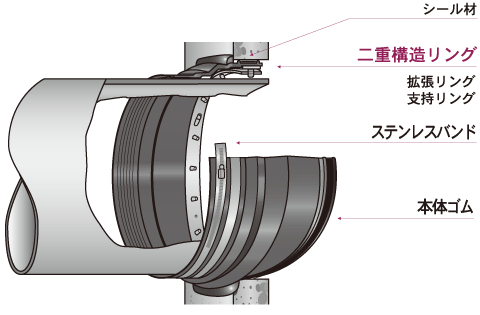

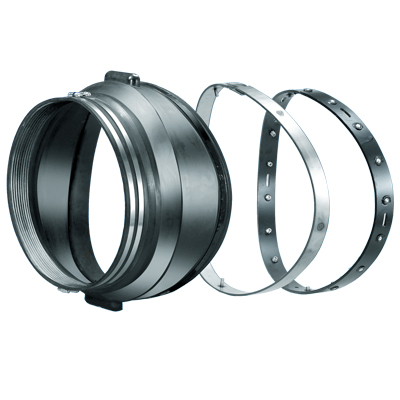

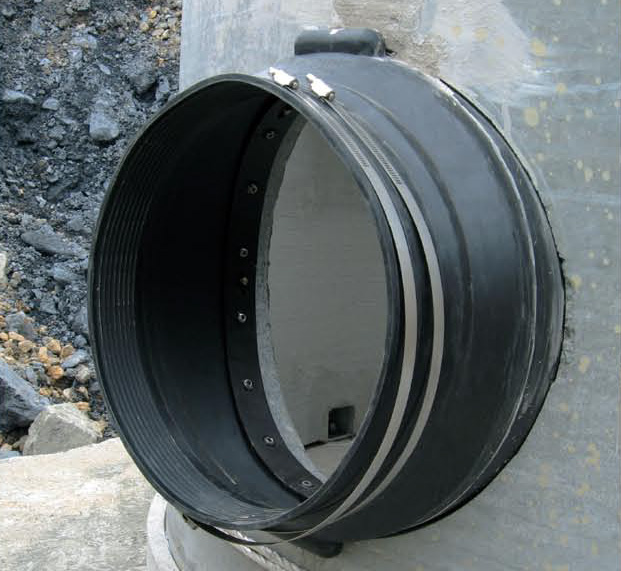

スペーサージョイント SR(拡張バンドタイプ・工場取付)

適応管種
塩ビ管(VU・VP・VM) リブ管(PRP) ヒューム管(HP) 陶管(CP)

「中口径管用」「二重リング拡径タイプ」 ・レベル2地震動に適応

レベル2地震動に適応
レベル2地震動に適応する性能として、屈曲角1°かつ本管水平移動±60mmの状態で、外水圧0.1MPaおよび内水圧0.05Mpaに耐えうる止水生を有します。
リブパイプは直付
変換ソケットの必要はありません。
優れた可とう性・伸縮性
  • 屈曲角10°の可とう性を有します。
  • 垂直変位(偏芯量)±10mmを有します。
  • 本管水平移動±60mmを有します。
高い施工性
    施工時間が短く、即埋め戻しが可能です。
  • 特殊ジグ・接着剤を使用せず、工場および現場のいずれでも取り付けが可能です。
  • マンホールに穿孔(アンカーボルトを打つ等)をしないので、マンホール躯体の強度低下がありません。
  • 初心者でも容易に施工できます

管種別対応表一覧

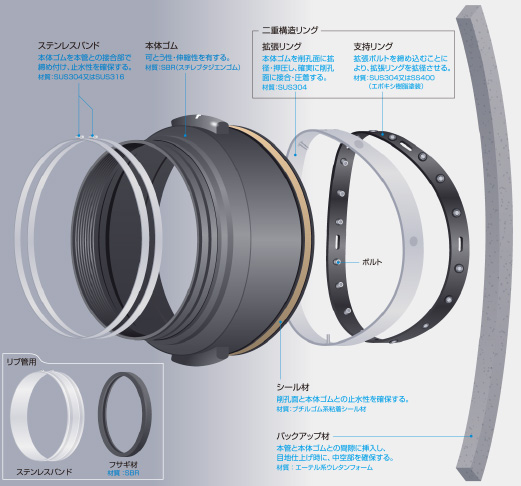

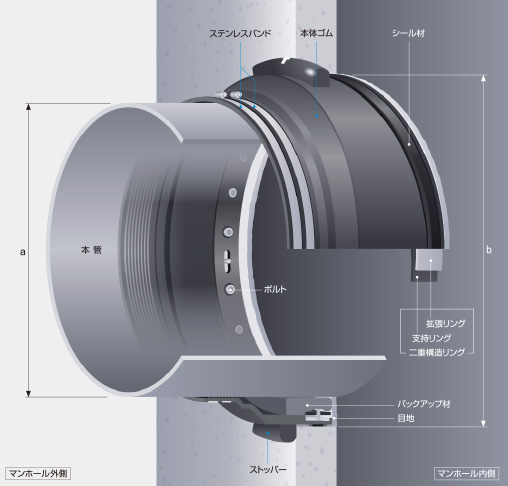

製品概要



管種別対応表(単位:mm)
管種 呼び径符号 管外径 適応削孔径 適応人孔
塩ビ管用
(VU・VP・VM)
300A 318 420 0~5号
300B 410
350A 370 474
350B 464
400 420 530
450 470 586 1~5号
500 520 644
リブ管用
(PRP)
300A 343.6 420 0~5号
300B 410
350A 400.6 474
350B 464
400 448.4 530
450 502 586 1~5号
ヒューム管用
(HP)
300A 360 474 0~5号
300B 464
350 414 530
400 470 586 1~5号
450 526 644
500 584 644
陶管用
(CP)
300A 358 474 0~5号
300B 464
350 414 530
400 470 586 1~5号

性能評価

sr-証明書

財団法人下水道新技術推進機構の建設技術審査証明事業(下水道技術)実施要領に基づき証明された技術内容は下記の通りです。

〈審査適用範囲〉

管種 :硬質塩化ビニル管、鉄筋コンクリート管、陶管

管呼び径 :350~500(硬質塩化ビニル管)

300~450 (鉄筋コンクリート管、陶管)

マンホール :組立マンホール1号、2号、3号

〈審査証明内容〉

  1. マンホールと本管の接続部は、下記のそれぞれの条件で外水圧0.10MPaおよび内水圧0.05MPaの水圧に耐えうると認められる。
    • ①屈曲角10°
    • ②管軸直角方向の変位±10mm
    • ③管軸方向の変位±60mm
  2. また、可とう性管の場合、管外径の5%の偏平があっても上記の水圧に耐えうると認められる。
  3. マンホールと本管の接続部は、レベル2地震動の耐震計算による屈曲角1°かつ管軸方向の変位±60mmの変位が生じても、外水圧O.IOMPaおよび内水圧0.05MPaの水圧に耐えうると認められる。
    また、可とう性管の場合、管外径の5%の偏平があっても上記の水圧に耐えうると認められる。
  4. 本体ゴムはJIS K6353 (水道用ゴムIV類)に規定する物性を有していると認められる。
  5. マンホールへの取付けは、削孔後15分以内で完了できると認められる。

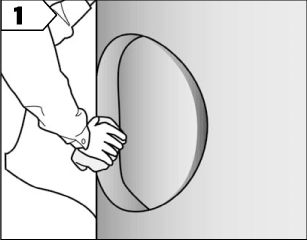

施工手順 STEP 1

削孔面の清浄

削孔面のホコリ等をウエスなどで、取り除きます。

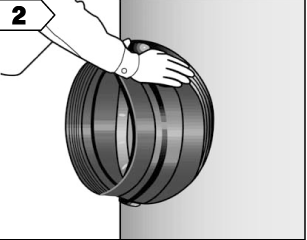

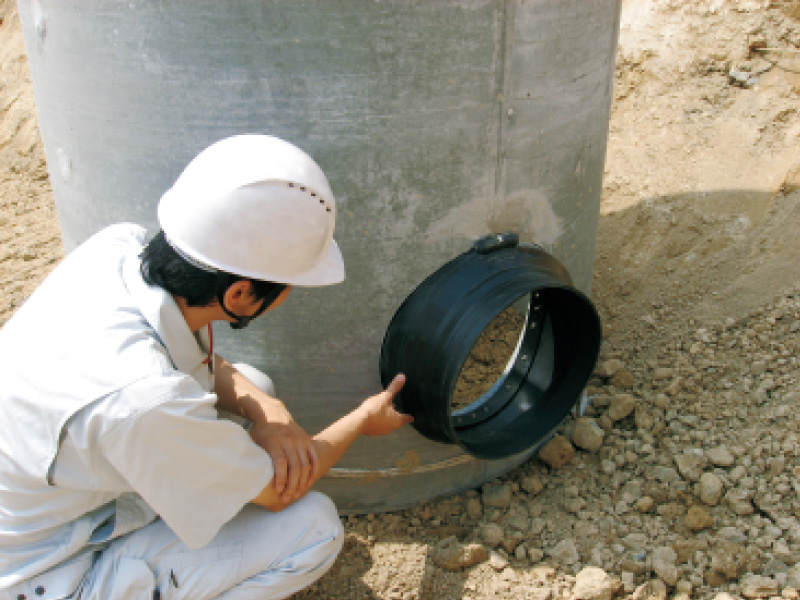

施工手順 STEP 2

本体の装着

シール材の離型紙を取り、本体ゴムの「↑」印を真上にして、ストッパー位置まで押し込み、装着します。

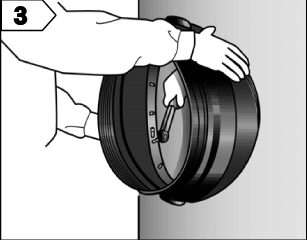

施工手順 STEP 3

本体の固定【仮締め】

1) 図に示すボルト①②(下部の2 本のボルト)と⑰(頂点のボルト)をネジ山が4山残るまで締める。
2) 他のボルトを③→④,⑤→⑥と下部から左右交互にネジ山が4 山残るまで締める。

施工手順 STEP 4

本体の固定【本締め】

1)(一巡目)図の順番にボルト①→⑰まで、均等なトルク(10 N・m)で締める。
2)(二巡目)図の順番にボルト①→⑰まで、均等なトルク(16 N・m)で締める。

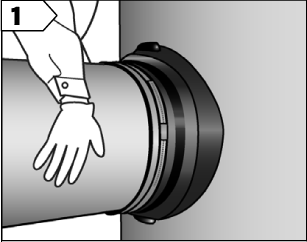

施工手順 STEP 5

本管取付

本管を本体ゴムに挿入します
※本管挿入時などに二重構造リングに強い衝撃を与えないでください。

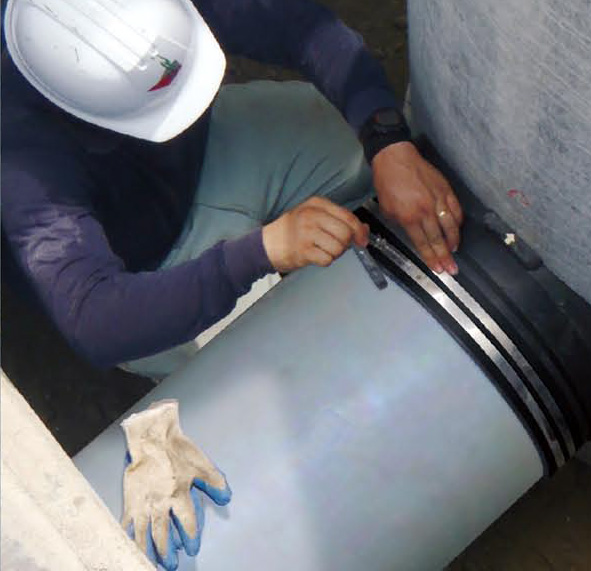

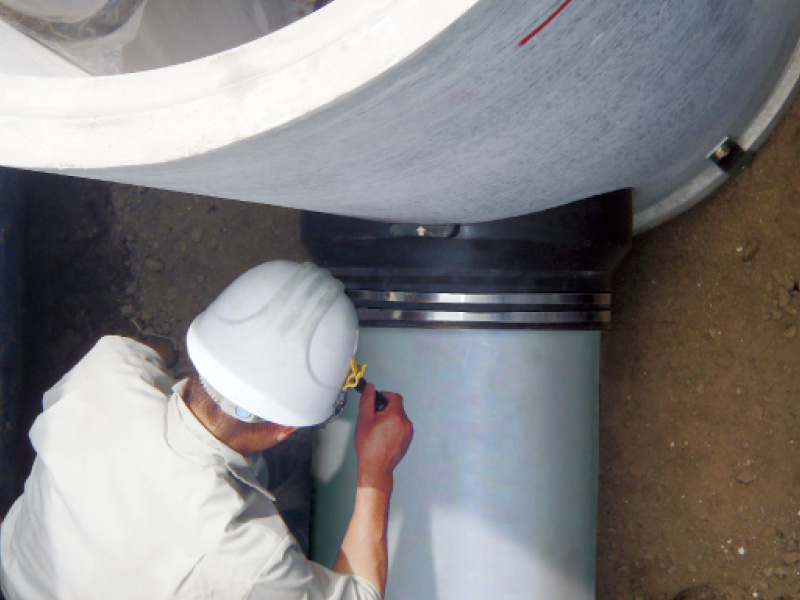

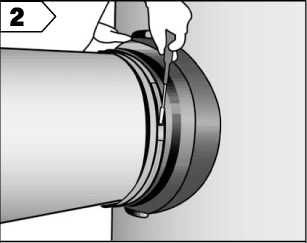

施工手順 STEP 6

バンドの締め付け

ボックスドライバーで、ステンレスバンド2本を充分に締付けます。
※締付けトルクは10N・m

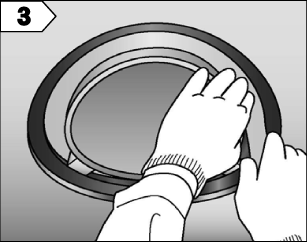

施工手順 STEP 7

バックアップ材を挿入

ゴム可とう部と本管との間にバックアップ材を挿入します。
化粧目地仕上げを行います。
