60°メカロック支管

管渠用支管継手（メカロック、FL支管シリーズ）

下水道管渠用可とう支管継手

60°メカロック支管

適応管種
塩ビ管（VU）塩ビ管（VP）陶管（CP）ヒューム管（HP）ハイセラミック管（HC）パーフェクトパイプ(PP)

浅埋設対応

水密性

屈曲変位15°かつ本管偏平5%の状態で外水圧及び内水圧ともに0.1MPaが負荷されても漏水はありません。

免震性

可とう性、伸縮性が高く、地震などの地盤変動を吸収します。

耐久性

樹脂部はABS樹脂、受ロゴムはEPDM、ステンレスバンドはSUS304など優れた素材で構成しました。

施工性

特殊な技能や治具を必要としませんので、初心者でも簡単、確実に施工できます。
番線や接着剤を使用しませんので、雨天時、湧水地でも作業ができ、養生期間も不要なので、即、埋戻しができます。
浅層埋設にも対応できるよう、商品構成が増えました。

製品概要

管種別対応表（単位：mm）
管種	製品番号	サイズ本管×取付菅	適応せん孔径	ツメ
塩ビ管(VU)	60ML-VU1510	150×100	118～122	樹脂
	60ML-VU2010	200×100	118～122	樹脂
	60ML-VU2015	200×150	168～172	樹脂
	60ML-VU2510	250×100	118～122	樹脂
	60ML-VU2515	250×150	168～172	樹脂
	60ML-VU3010	300×100	118～122	樹脂
	60ML-VU3015	300×150	168～172	樹脂
	60ML-VU3510	350×100	118～122	ステンレス
	60ML-VU3515	350×150	168～172	ステンレス
	60ML-VU4010	400×100	118～122	ステンレス
	60ML-VU4015	400×150	168～172	ステンレス
塩ビ管(VP)	60ML-VP1510	150×100	118～122	樹脂
	60ML-VP2010	200×100	118～122	樹脂
	60ML-VP2015	200×150	168～172	樹脂
	60ML-VP2510	250×100	118～122	樹脂
	60ML-VP2515	250×150	168～172	樹脂
	60ML-VP3010	300×100	118～122	樹脂
	60ML-VP3015	300×150	168～172	樹脂
ハイセラミック管(HC)	60ML-HC1510	150×100	118～122	樹脂
	60ML-HC2010	200×100	118～122	樹脂
	60ML-HC2015	200×150	168～172	樹脂
	60ML-HC2515	250×150	168～172	樹脂
レジン管(PP)	60ML-PP2015	200×150	168～172	樹脂
ヒューム管(HP)	60ML-HP2010	200×100	118～122	ステンレス
	60ML-HP2015	200×150	168～172	ステンレス
	60ML-HP2510	250×100	118～122	ステンレス
	60ML-HP2515	250×150	168～172	ステンレス
	60ML-HP3010	300×100	118～122	ステンレス
	60ML-HP3015	300×150	168～172	ステンレス
	60ML-HP3510	350×100	118～122	ステンレス
	60ML-HP3515	350×150	168～172	ステンレス
	60ML-HP4010	400×100	118～122	ステンレス
	60ML-HP4015	400×150	168～172	ステンレス
	60ML-HP4515	450×150	168～172	ステンレス
	60ML-HP5015	500×150	168～172	ステンレス
陶管(CP)	60ML-CP2010	200×100	118～122	ステンレス
	60ML-CP2015	200×150	168～172	ステンレス
	60ML-CP2510	250×100	118～122	ステンレス
	60ML-CP2515	250×150	168～172	ステンレス

性能評価

財団法人下水道新技術推進機構建設技術審査証明(下水道技術) 第0626号

〈審査証明内容〉

接続部は取付管の取付け角度(屈曲変位)15°の条件で、外水圧0.10MPaおよび内水圧0.10MPaに耐える止水性を有すると認められる。
また、可とう性管の場合、本管外径の5%の扁平時にも上記の止水性を有すると認められる。
取付管軸方向の変位量+30mm、-25mmの伸縮量を有すると認められる。
取付管軸方向に荷重を加え、突出し荷重が取付け管呼び径100は9.8kN以上、取付け管呼び径150は20.6kN以上に耐えると認められる。
本管周方向に荷重を加え、曲げモーメントカ瞰付け管呼び径100は690N・m以上、取付け管呼び径150は1,180N・m以上に耐えると認められる。
耐久性を有すると認められる。
本管への取付は、せん孔後1.5分以内でできると認められる。

〈審査適用範囲〉
本管管種 :硬質塩化ビニル管、陶管、ヒューム管、レジン管、ハイセラミック管
呼び径 :本管管種 (本管×取付け管)
硬質塩化ビニル管... 150×100 ・ 200×100 ・ 200×150 ・ 250×150 ・ 300×150
陶管・ヒューム管... 200×100 ・ 200×150 ・ 250×150
レジン管... 200×150
ハイセラミック管... 150×100 ・ 200×100 ・ 200×150 ・ 250×150
※取付け管はすべて硬質塩化ビニル管

本管のせん孔・清掃 STEP 1

塩化ビニル管・継手協会の施工手順に準じて、ホールソーでせん孔し、ヤスリ等でせん孔屑をきれいに取り除き、本管表面をウエス等できれいにします。
適応せん孔径
φ100…118～122mm/
φ150…168～172mm

メカロック支管のセット STEP 2

せん孔位置に合わせてメカロック支管をセットします。
※接着剤などは使用しないでください。

ツメのセット STEP 3

ツメをやや引き上げながら両側へ広げて、確実にセットします。
※ツメが確実に収まったか、確認してください。

ハンドルの締め込み STEP 4

封印シールをはがして、ハンドルを一回転半（時計回り）させ、ストッパー位置まで締め込みます。 ※ストッパー位置ではハンドルの矢印「↑」と受口ゴムの矢印「↓」が合います。

取付管の接続 STEP 5

①取付管端の面取りを行い、差込標準線をマジックインキなどで表示します。
②滑剤をゴム輪、差口に塗布します。

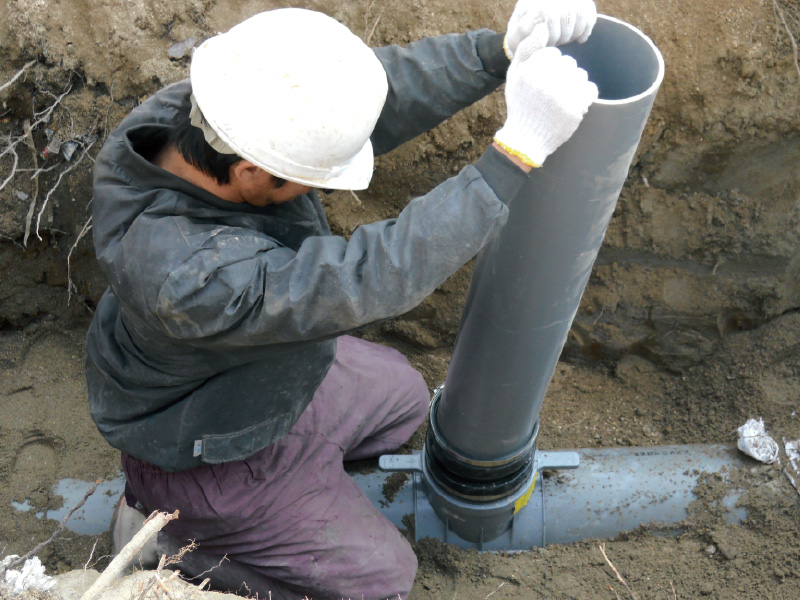

③取付管を標準線位置まで挿入します。

施工手順

本管のせん孔・清掃メカロック支管のセットツメのセットハンドルの締め込み取付管の接続

90°メカロック支管（90ML)

60°メカロック支管（60ML)

　他にも施工ビデオを公開しています。サンリツYoutubeチャンネルはこちら
