【新潟県Ｎ市】　ＦＬ支管　推進ヒューム管φ1500　×　塩ビ管φ500

本管が推進ヒューム管φ1500に対して取り出し管が塩ビ管φ500を接続する現場でＦＬ支管を採用いただきました。天候に左右されず、ボンドなど接合材も使用しません。本管を裏側まで掘削して番線を胴巻きする必要もありません。掘削量も軽減され作業の安全に貢献します。このほかのサイズにも対応しますので問い合わせください。

⇒製品紹介ページはこちら

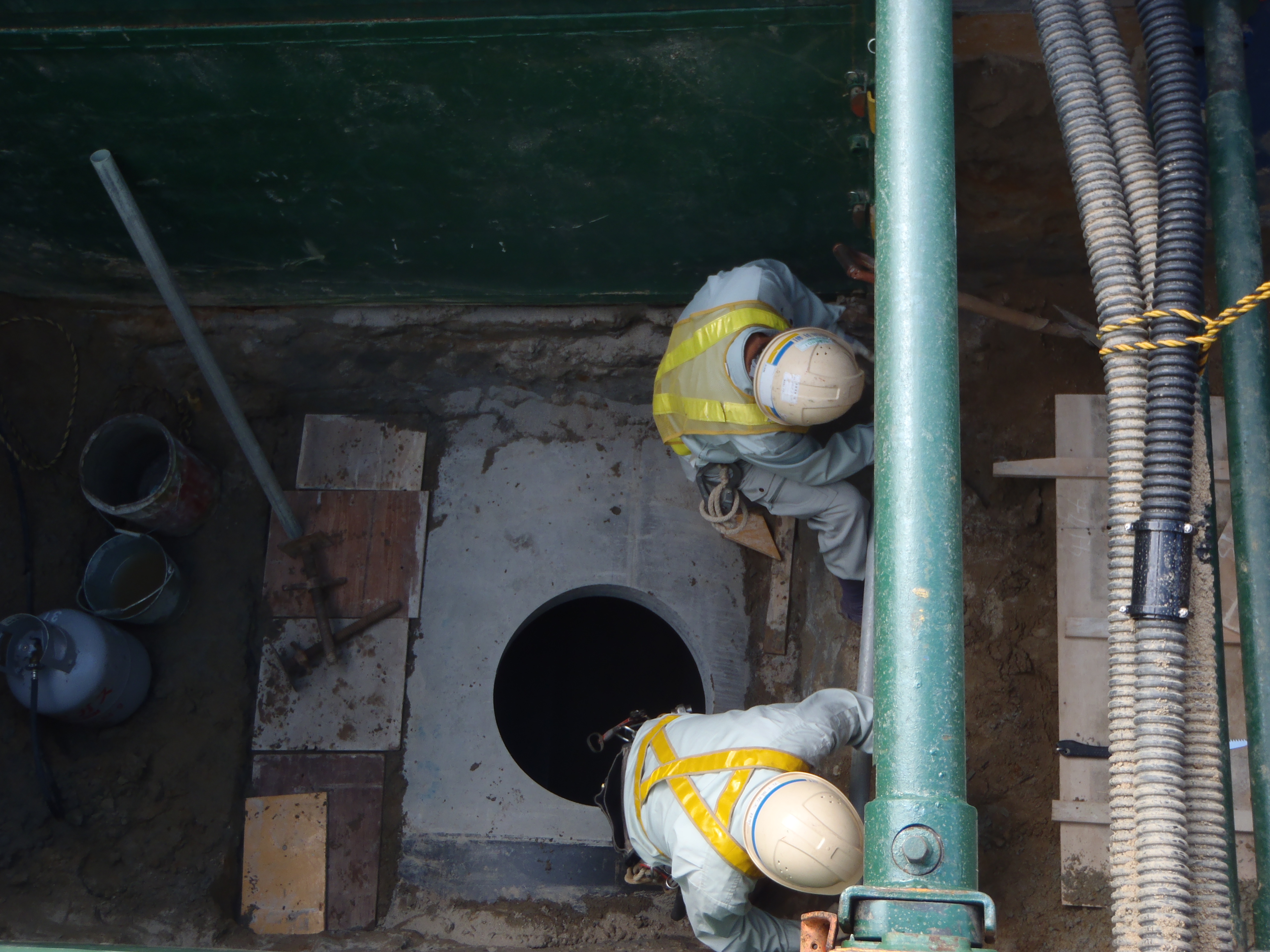

P6220089.JPG本管削孔した状態

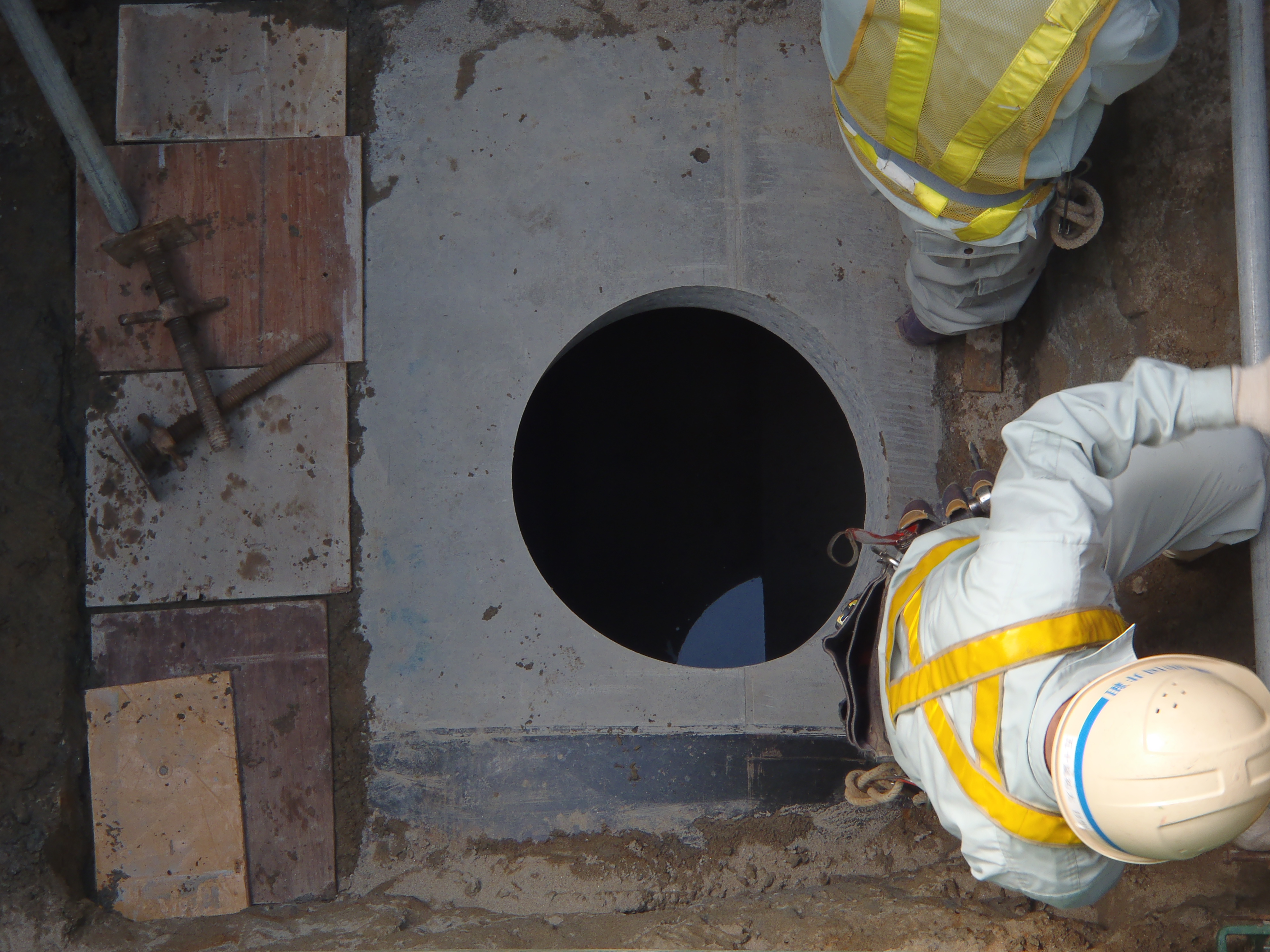

P6220090.JPG削孔径はφ650で孔をあけます

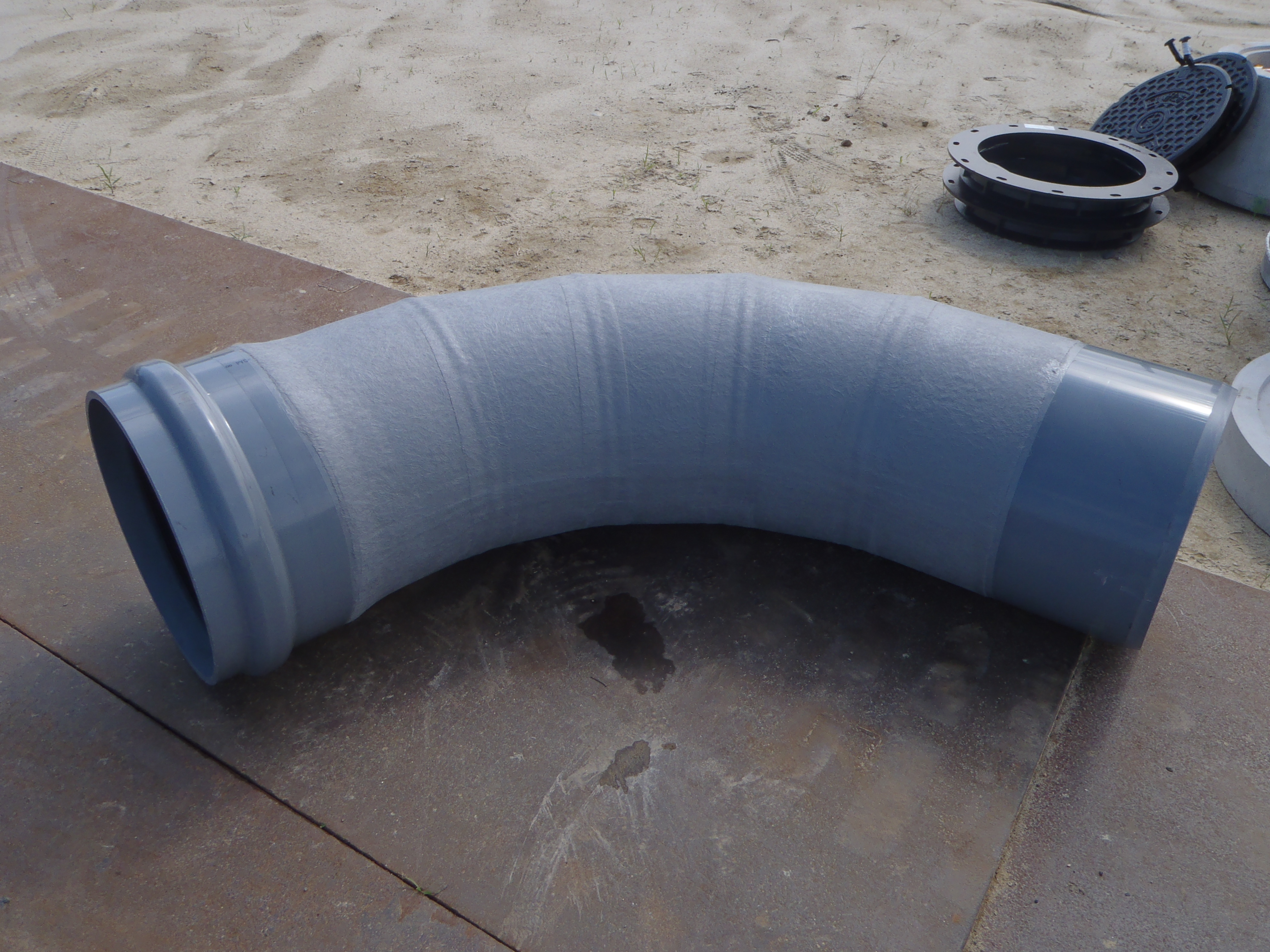

P6220091.JPG取付けする塩ビ曲管φ５００

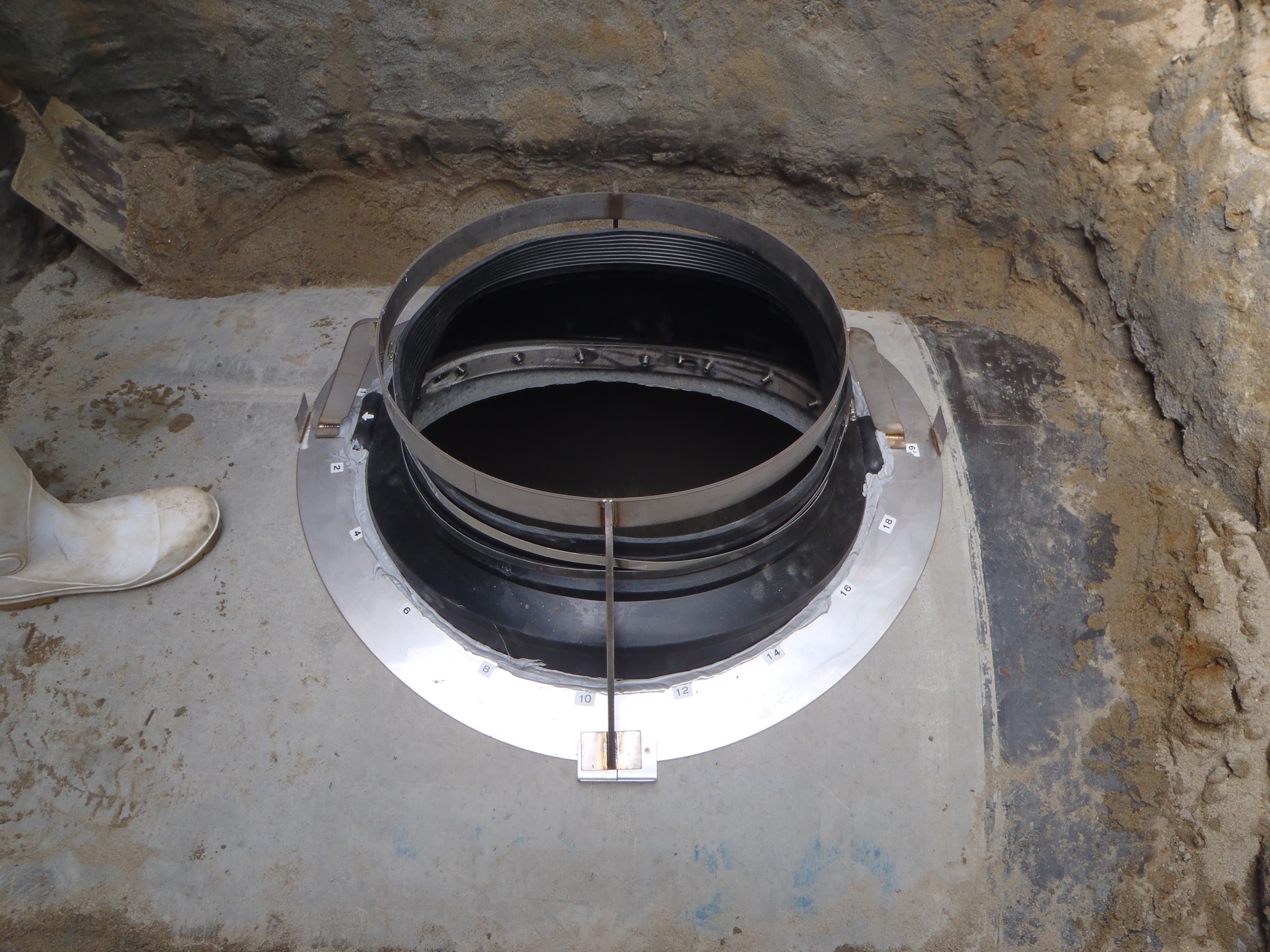

P6220095.JPG本管に製品をセットします

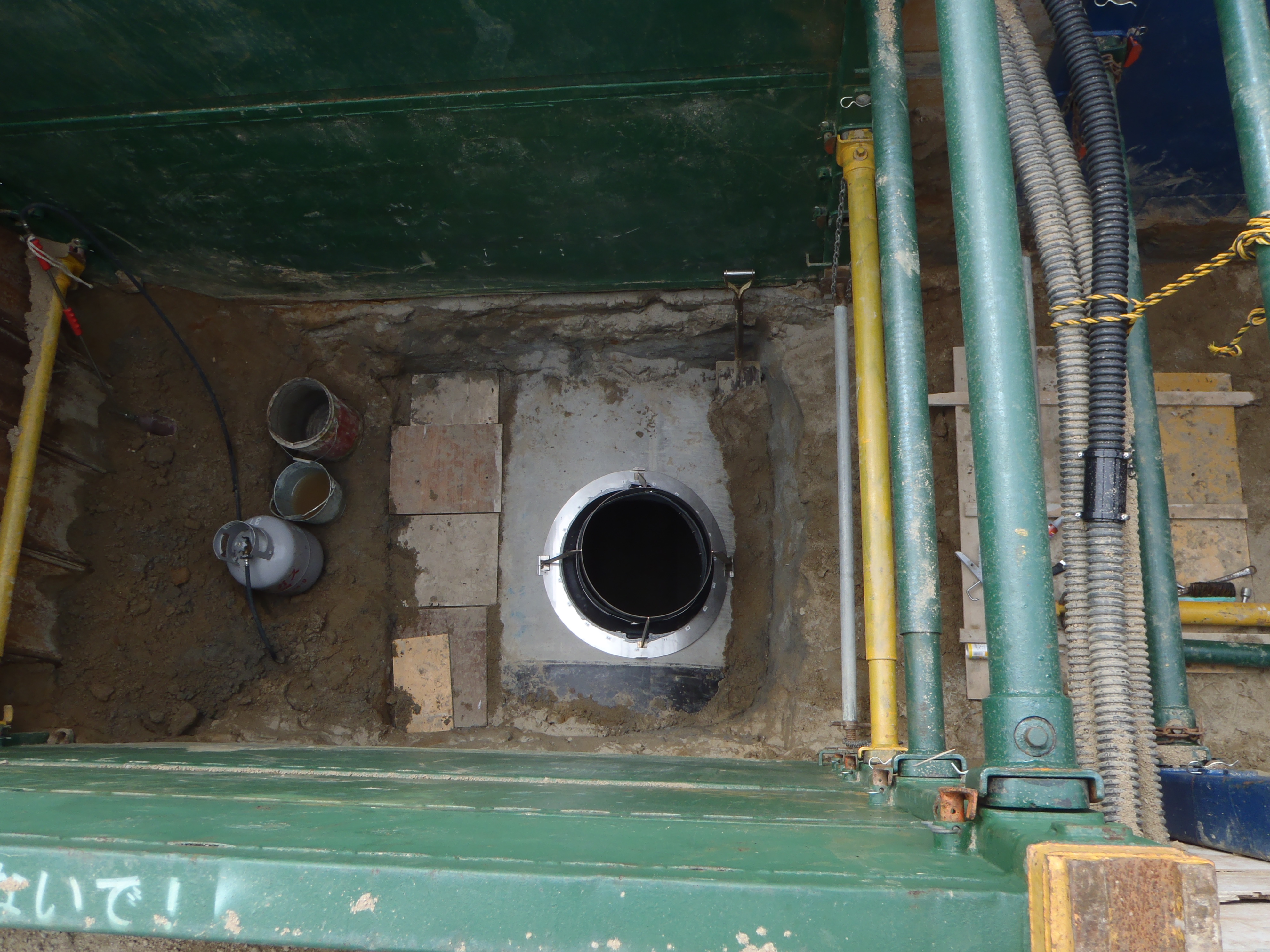

P6220097.JPG陸からみた様子です。

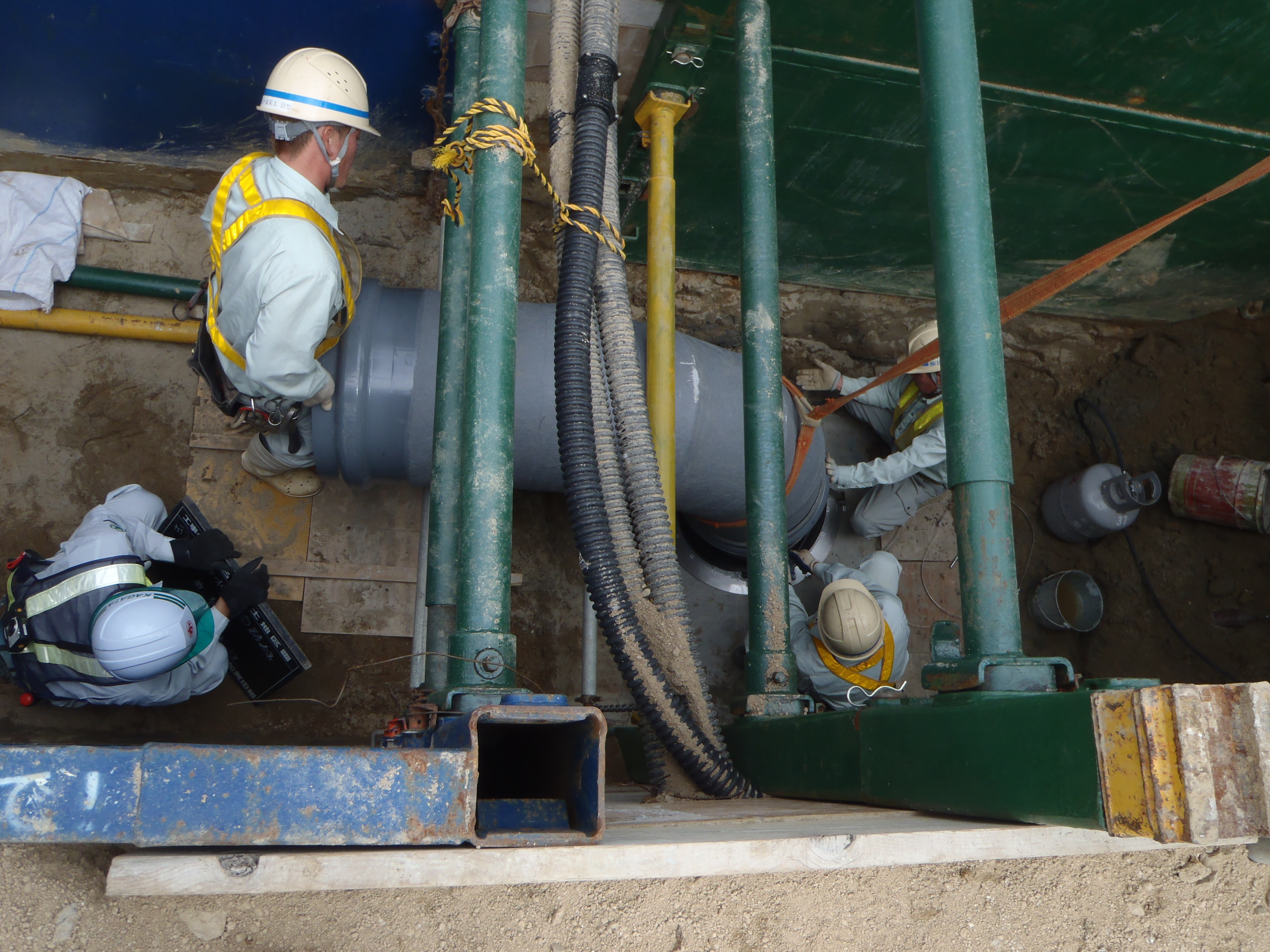

P6220101.JPG曲管をセットします

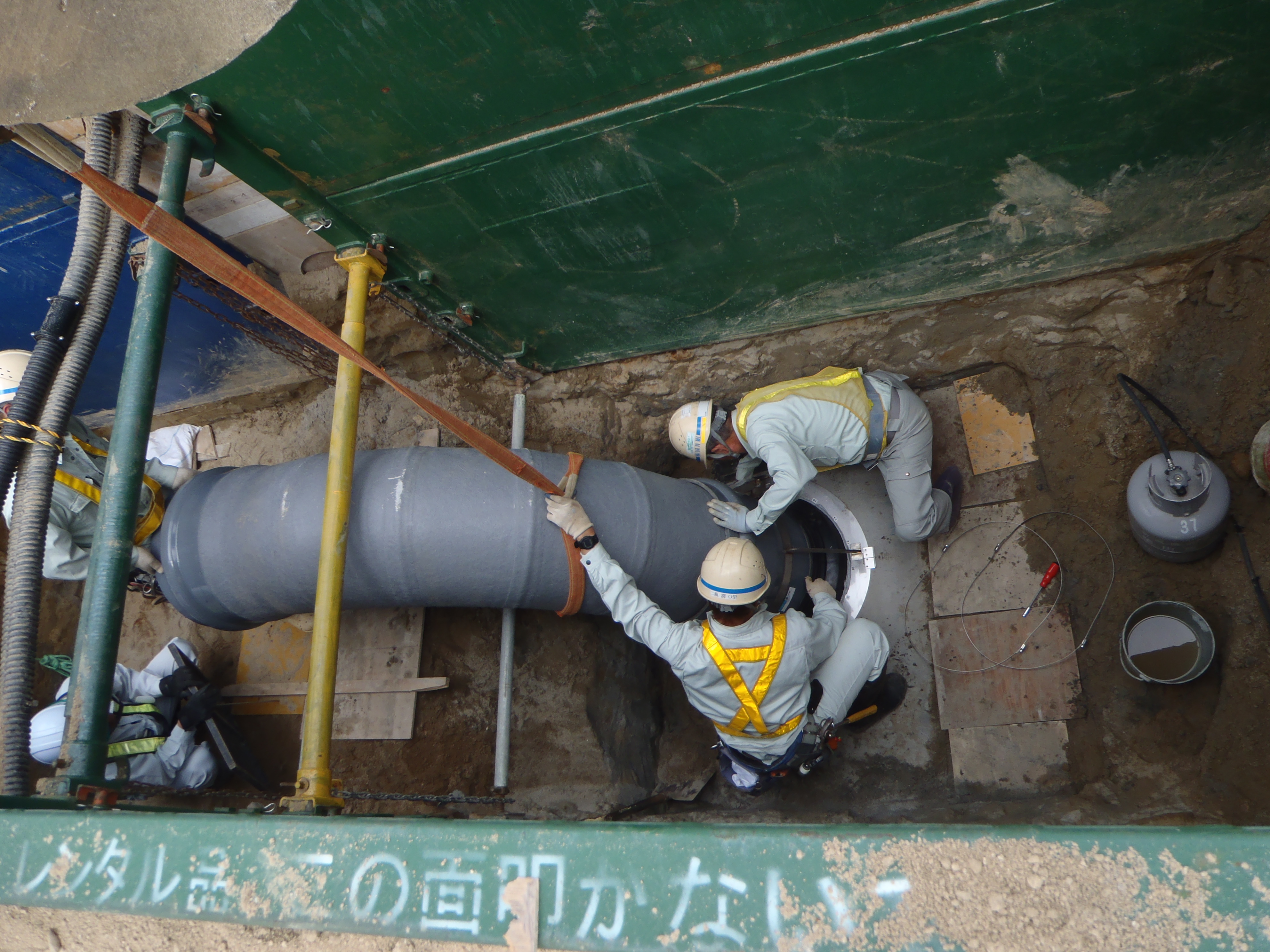

P6220102.JPG曲管セット状況

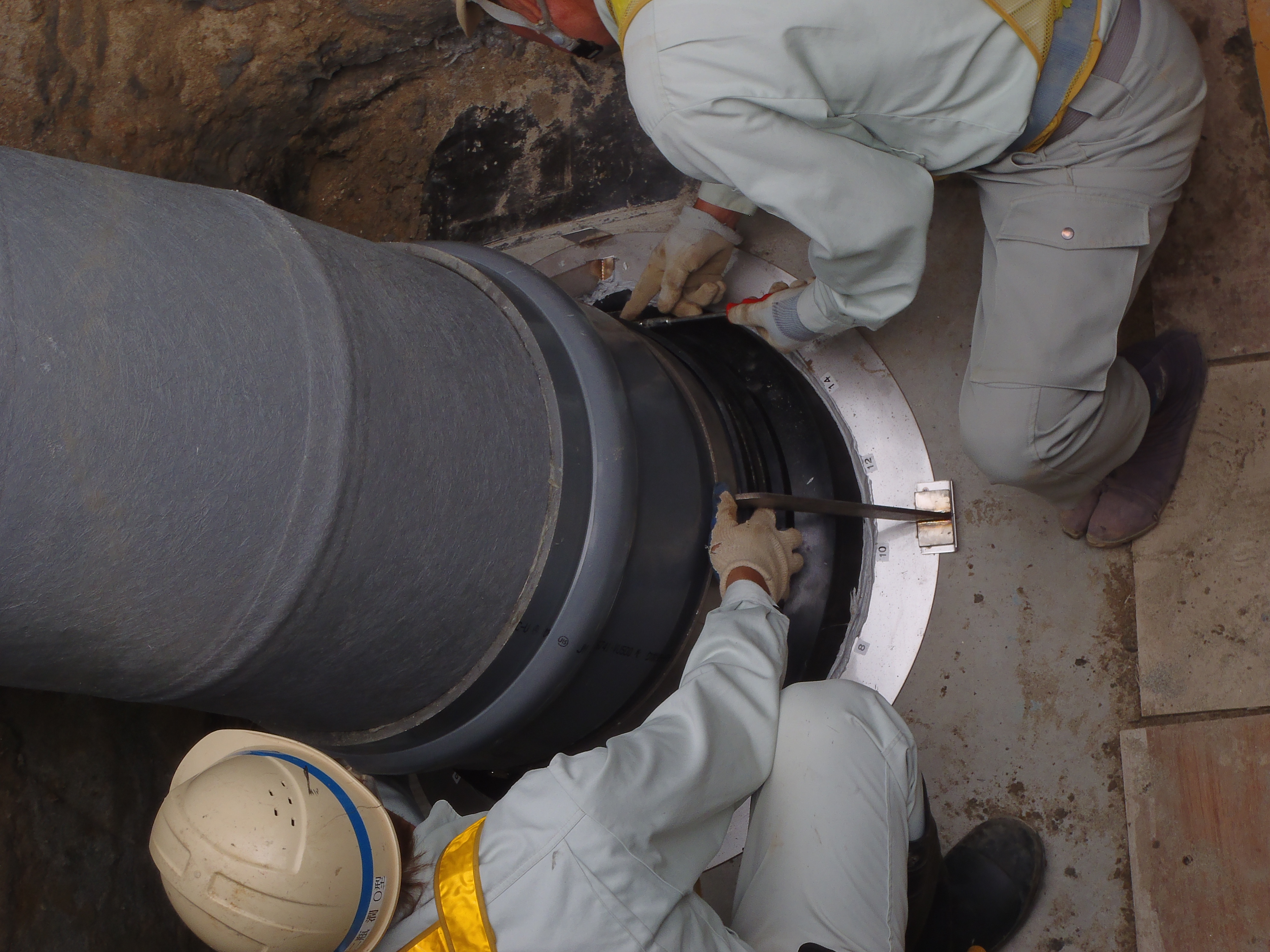

P6220104.JPGステンレスバンドで締め付けて取付けします。

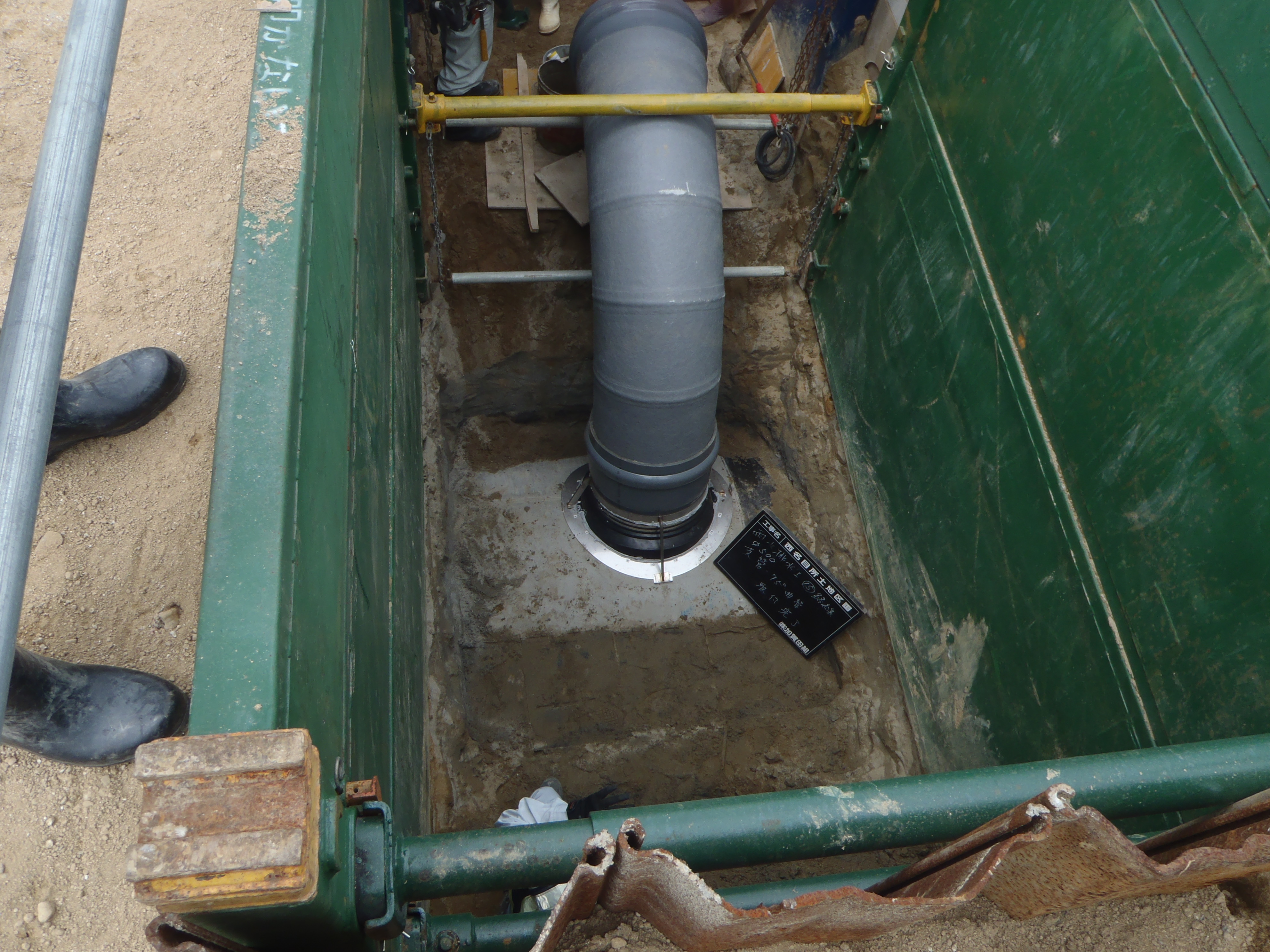

P6220109.JPG取付け完了

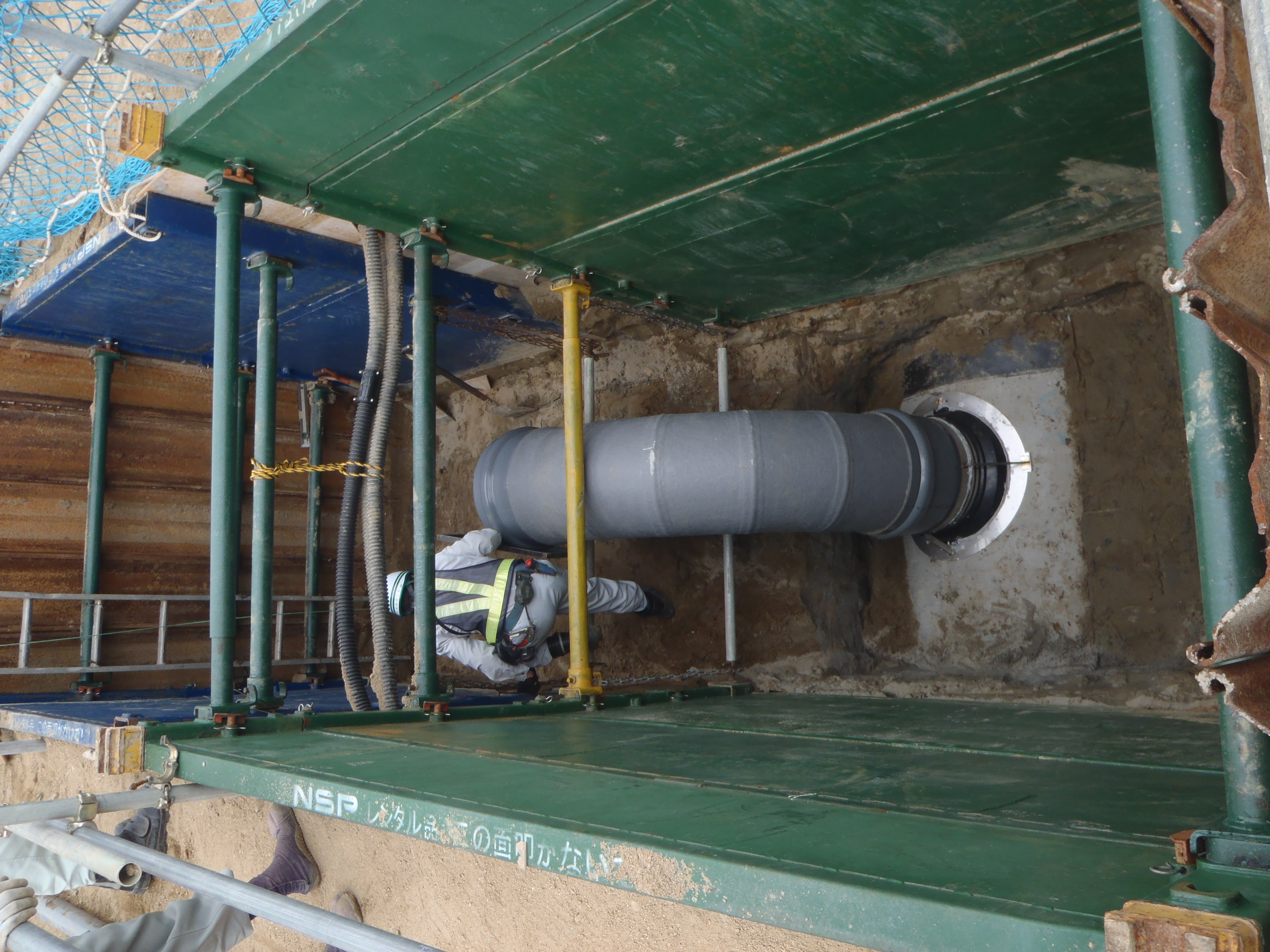

P6220111.JPG様々な現場に対応します。
