【長野県M市】特殊人孔耐震補強工事

長野県M市にて、既設レンガ積み矩形人孔に耐震補強工事を行いました。

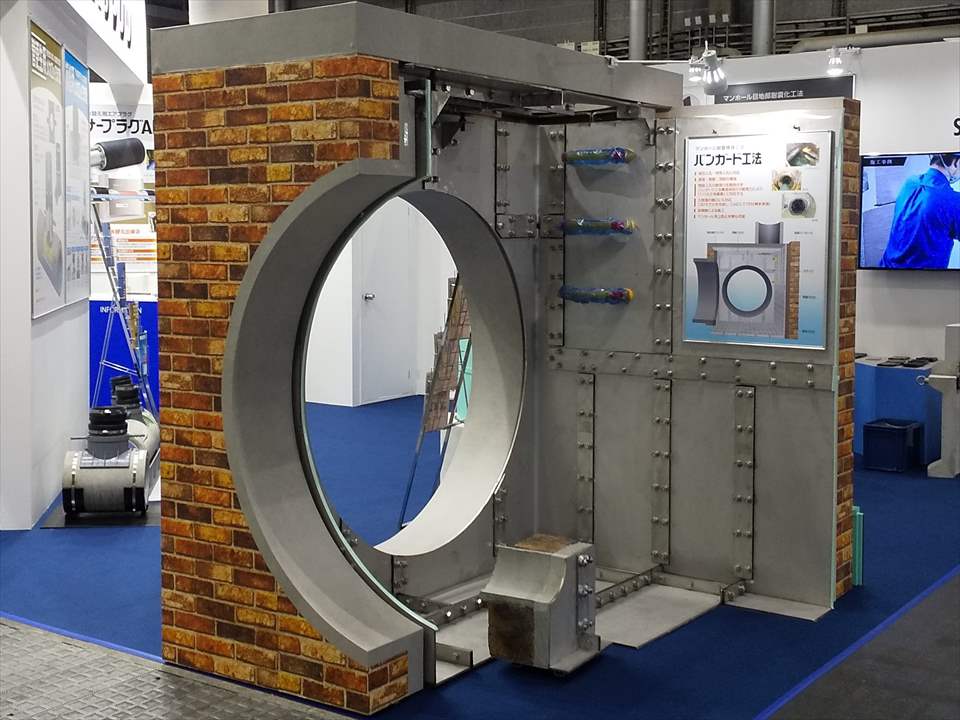

工法イメージ

＜工法概要＞

本工法は、人孔内にステンレス製の補強部材を設置し、既設人孔との隙間を無収縮モルタルで充填し一体化させ、レベル２地震動に対応できる構造物に改良します。

ステンレス製の補強部材はマンホール蓋から搬入可能なサイズに分割することで、非開削での施工が可能です。また、スペーサープラグ工法をもちいることで、流下機能を保ちつつ施工することができます。

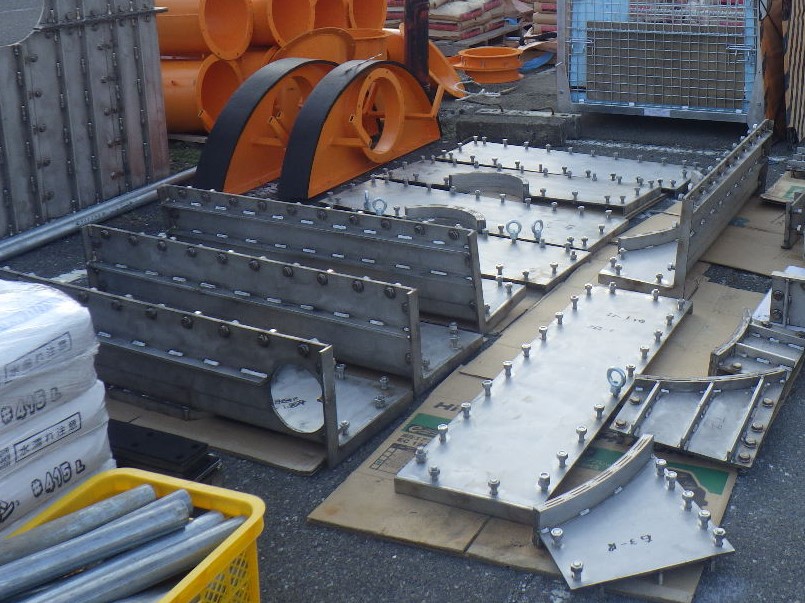

ステンレス製補強部材(組立前)

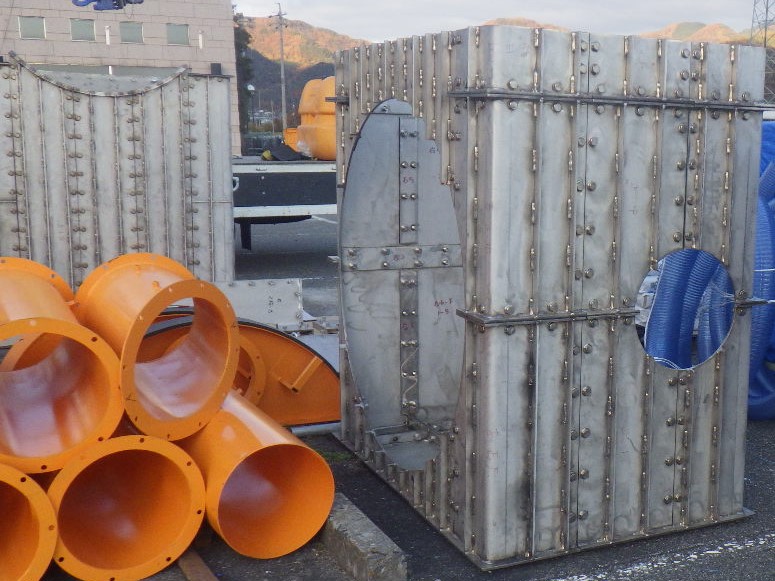

ステンレス製補強部材(組立後)

＜工事概要＞

本工事は、既設レンガ積み矩形人孔の耐震補強を非開削で行う工事です。

施工現場が住宅地で開削できないため、すべての機材・部材をマンホール蓋から搬入しました。

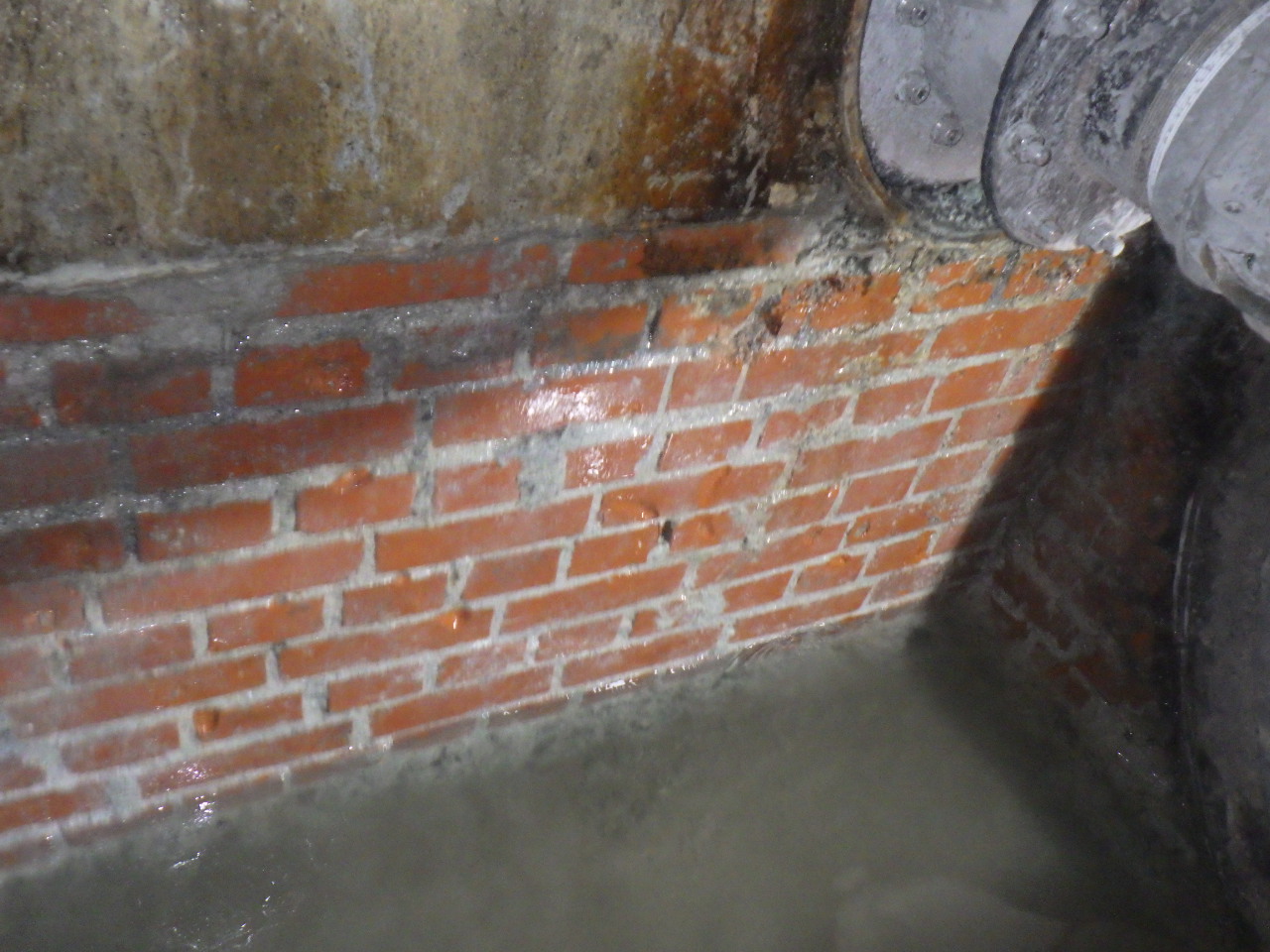

レンガ積み人孔

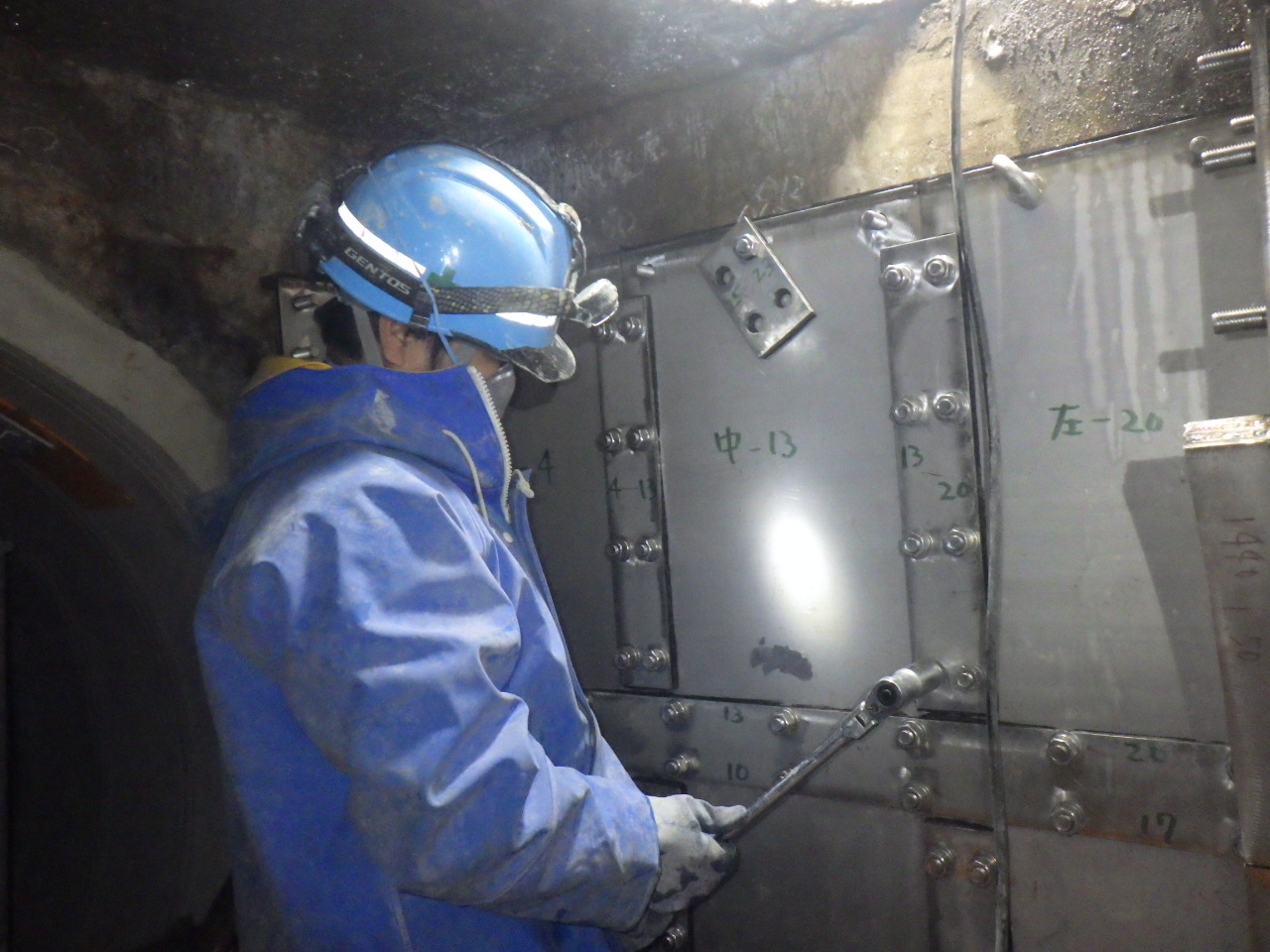

人孔内でのステンレス部材組立状況

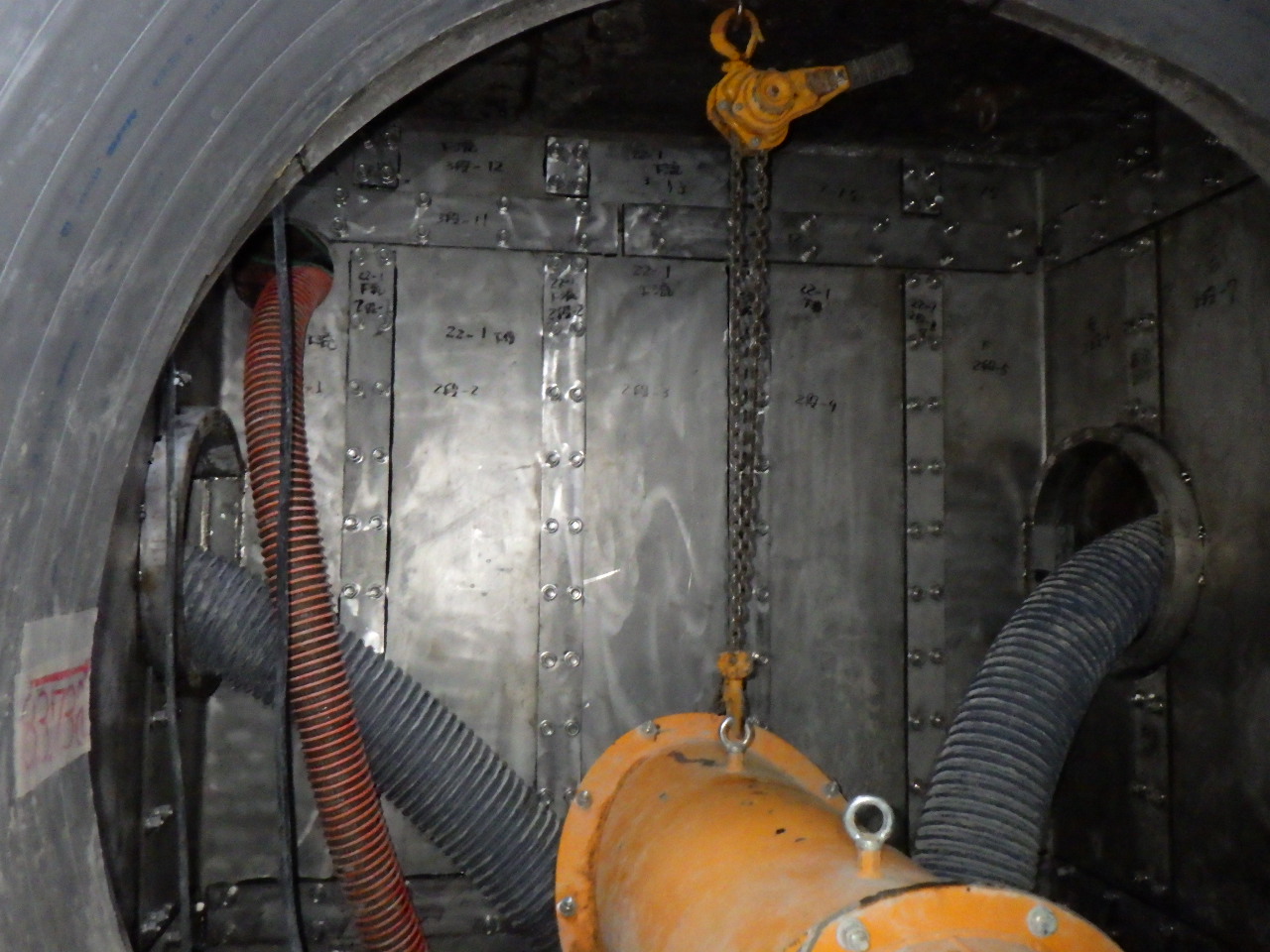

施工状況

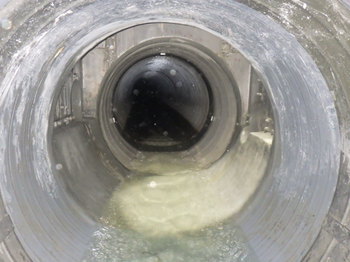

施工完了
